地熱発電のしくみ

地熱発電のしくみ

地熱発電において、火力発電所のボイラーにあたるのが、地熱貯留層です。

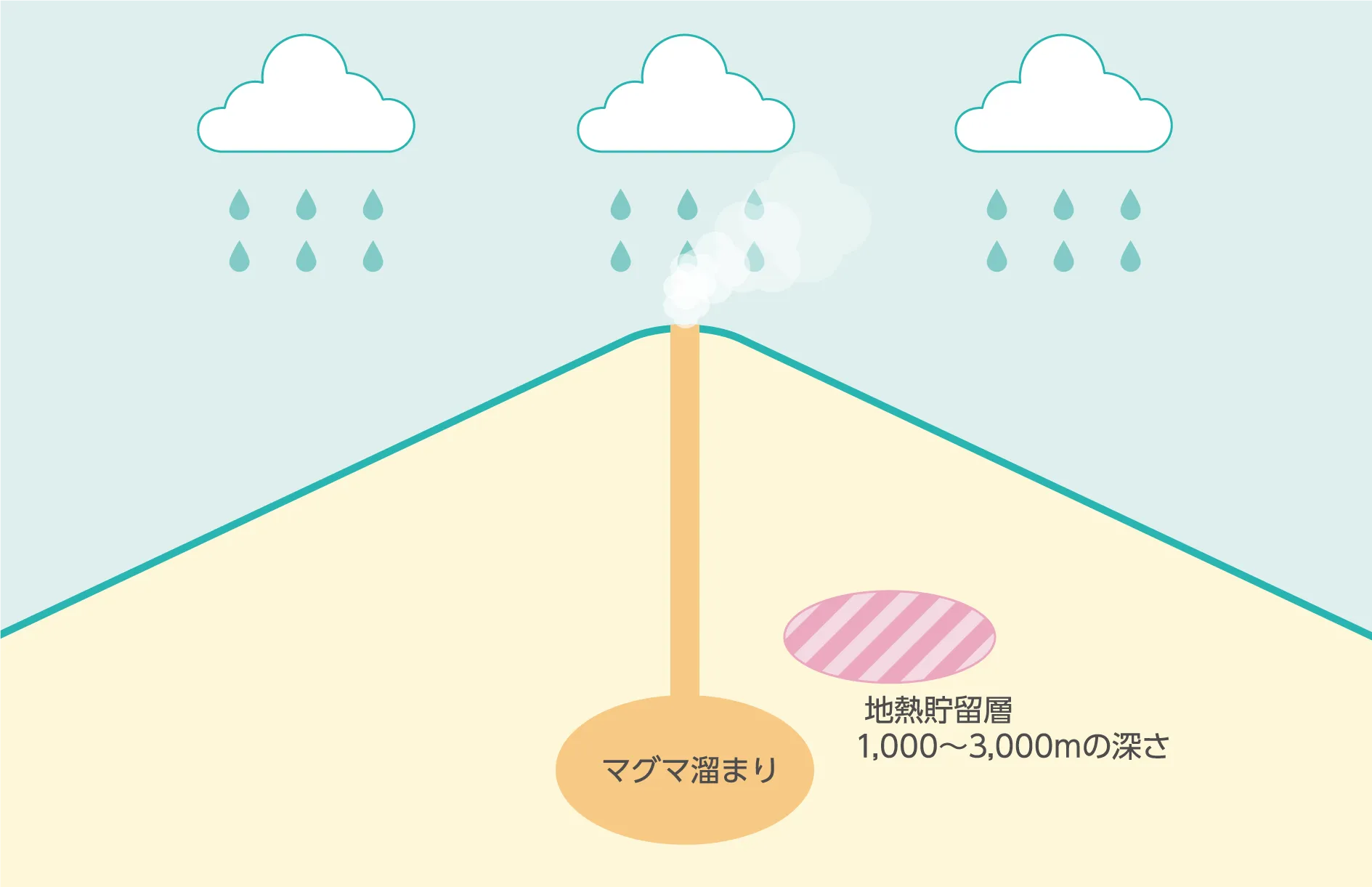

地上で降った雨は、地下1,000ｍ～3,000ｍ付近にある地熱貯留層に溜まります。そこに溜まった地熱流体（注）を取り出して発電します。

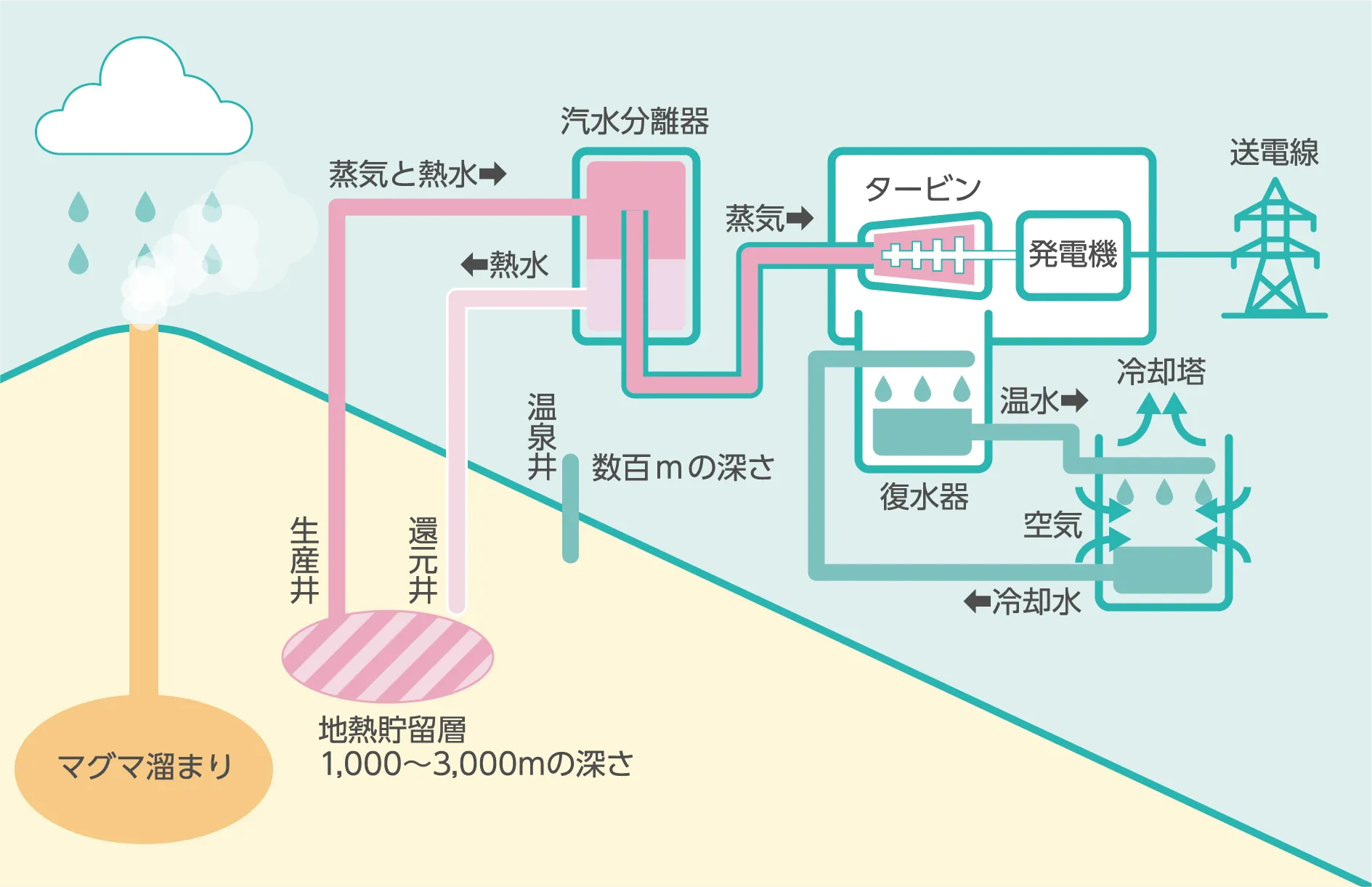

取り出された地熱流体（注）は蒸気と熱水に分離します。蒸気はタービンを回して発電し、熱水は還元井を通して再び地中深くに戻されます。発電で使用した蒸気はタービン出口の復水器で冷却され、凝縮して圧力が急減し、タービンを回す蒸気の効率を高めます。凝縮して復水器に溜まった温水は、冷却塔を通りさらに温度が下げられ、冷却水として蒸気の凝縮に再利用されます。

（注）地熱流体
マグマによって熱せられ、高いエネルギーを得た高温・高圧の熱水、蒸気などのこと。
