発明の名称
ガス絶縁開閉装置及びその更新方法
登録番号
特許第5509036号
登録日
2014年3月28日
共有者
株式会社日立製作所
技術概要

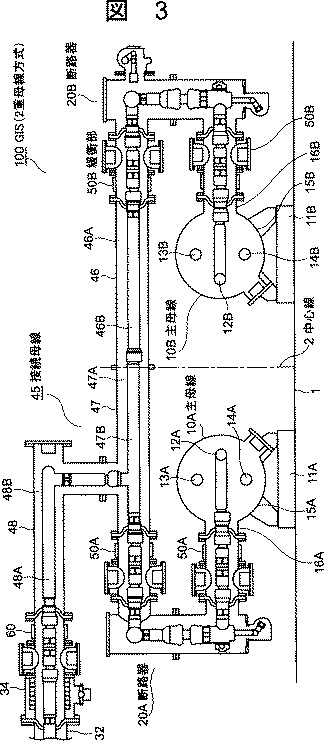

【課題】厳しい据付及び更新条件が要求される発変電所に適用できるガス絶縁開閉装置及びその更新方法を提供する。【解決手段】本発明のGIS100は、据付面1に、開口部32を備える縦形遮断器30と、内部に母線導体をそれぞれ備える二つの主母線10A及び10Bとを並設し、開口部32と主母線10A、10Bとの間は接続母線45にてそれぞれ接続すると共に、主母線10A、10Bと接続母線45との間の接続点にそれぞれ断路器20A、20Bを介在させている。そして、各主母線10A、10Bには、側面に開口部16A、16Bを設け、開口部16A、16Bにそれぞれ着脱自在な緩衝部50A、50Bを介して略垂直に配置する各断路器20A、20Bの下端側面部を連結し、双方の主母線10A、10Bと断路器20A、20Bと緩衝部50A、50Bとをそれぞれ左右対称に配置して構成している。
図

提供方法
特許の利用
詳細説明
なし
