超電導コイルの電極構造

登録番号

特許第6364235号

登録日

2018年7月6日

共有者

なし

技術概要

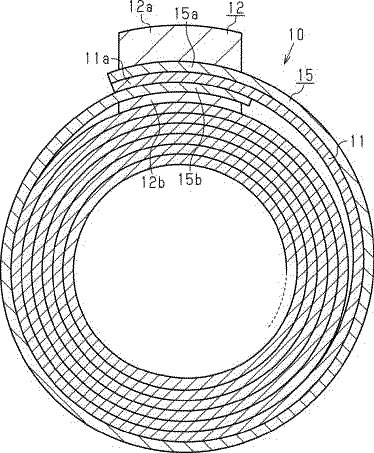

超電導線材と電極部との接合部における超電導線材の損傷を抑制して、超電導特性を維持することができる超電導コイルの電極構造を提供する。 【解決手段】超電導コイル10はテープ状の超電導線材11を巻回して形成され、その終端部11aには電極部12が接合されている。この超電導コイル10の終端部11aに位置する超電導線材11の少なくとも一方の面と、電極部12を構成する外側電極部12aおよび内側電極部12bとの間には、超電導線材11を保護する保護線材15としての外側保護線材15aおよび内側保護線材15bが介在されている。そして、その状態で超電導線材11と電極部15とが半田により接合されている。

図

提供方法

特許の利用

詳細説明

なし
