発明の名称
単心ケーブルの拘束および引き戻し用装置
登録番号
特許第4884927号
登録日
2011年12月16日
共有者
なし
技術概要
【課題】波乗り移動した単心ケーブルの拘束および引き戻しをすること。【解決手段】波乗り現象により移動した単心ケーブルの拘束および引き戻し用装置において、単心ケーブルの長手方向に沿って配置された4本のロッドの一端部はマンホールの壁に固定され、他端部は枠体に固定され、単心ケーブルを挟む一対のゴムクサビが壁と枠体との間に配置され、その径はロッドの一端部側から他端部側になるほど大きくなり、その各々の側面を覆う一対の金具が配置され、各金具は第1コイルばねにより互いに引き付けられるように付勢され、各金具の外面にフランジ部が形成され、複数のロッドが挿通する第2コイルばねがフランジ部を枠体側に付勢すること。

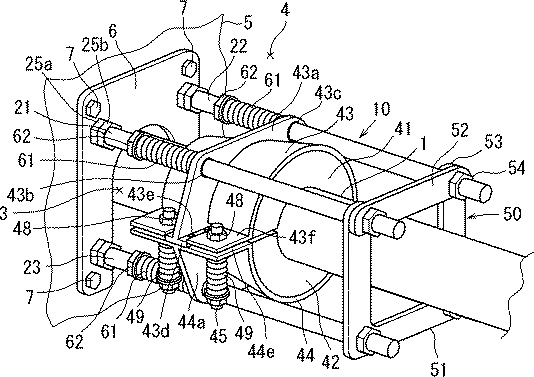

図

提供方法
弊社サービス、特許の利用
詳細説明
なし
