変電所監視制御装置

登録番号

特許第5519424号

登録日

2014年4月11日

共有者

株式会社日立製作所

技術概要

【課題】汎用計算機で構成される変電所集中監視制御卓を備えた変電所監視制御装置において、汎用計算機が故障したときにも対応できる変電所監視制御装置を提供する。【解決手段】モニタを有する2つの汎用計算機は、第1、第2、第3の入出力端子を備えており、第1の汎用計算機は、第1の入出力端子を第二の回線を経由して中継装置と接続し、第2の入出力端子を第2の汎用計算機の第2の入出力端子に接続し、第3の入出力端子を周辺機器と接続し、第2の汎用計算機は、第1と第3の入出力端子を無接続状態とし、第2の汎用計算機に接続された第2のモニタに変電所の電力系統全体を電力機器とともに表示し、第1の汎用計算機に接続された第1のモニタに変電所の電力系統の一部を電力機器とともに拡大表示した。

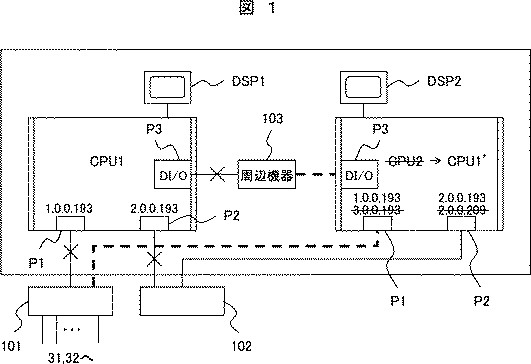

図

提供方法

特許の利用

詳細説明

なし
