発明の名称
部分放電標定装置および部分放電標定方法
登録番号
特許第5633900号
登録日
2014年10月24日
共有者
株式会社三井E&Sマシナリー
技術概要

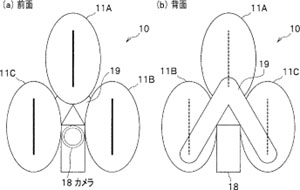

【課題】効率的に部分放電の探査が可能な部分放電標定装置および部分放電標定方法を提供する。【解決手段】アンテナユニット10は、部分放電による電磁波を受信する第1アンテナエレメント、第2アンテナエレメントおよび第3アンテナエレメントと背面方向から第1、第2および第3アンテナエレメントに到来する電磁波を遮断するアース板とを備え、第1アンテナエレメントで受信した受信信号と第2アンテナエレメントで受信した受信信号との位相差である第1の位相差および第1アンテナエレメントで受信した受信信号と第3アンテナエレメントで受信した受信信号との位相差である第2の位相差を算出し、第1の位相差と第2の位相差から、部分放電による電磁波の到来方向の仰角および水平角を算出する標定部を備える。
図

提供方法
特許の利用
詳細説明
なし
