電波到来方向標定装置および電波到来方向標定方法

登録番号

特許第6196998号

登録日

2017年8月25日

共有者

なし

技術概要

【課題】バンドパスフィルタの規定の周波数帯域を変更することなく、任意の周波数の電波信号の到来方向を標定する。 【解決手段】電波到来方向標定装置は、電波到来方向標定装置であって、電波信号を受信して電波信号に応じた第1のアナログ信号を出力する複数の受信アンテナを有するアンテナユニットと、基準周波数の信号を出力し、基準周波数を変更可能に構成された発振器と、各受信アンテナが出力した第1のアナログ信号と基準周波数の信号とを混合して混合信号を生成する混合器と、混合器によって生成された各混合信号の内、規定の周波数帯域内の第2のアナログ信号を通過させるバンドパスフィルタと、バンドパスフィルタを通過した各第2のアナログ信号間の位相差を算出し、位相差から、アンテナユニットが受信した電波信号の到来方向を標定する標定部と、を備える。

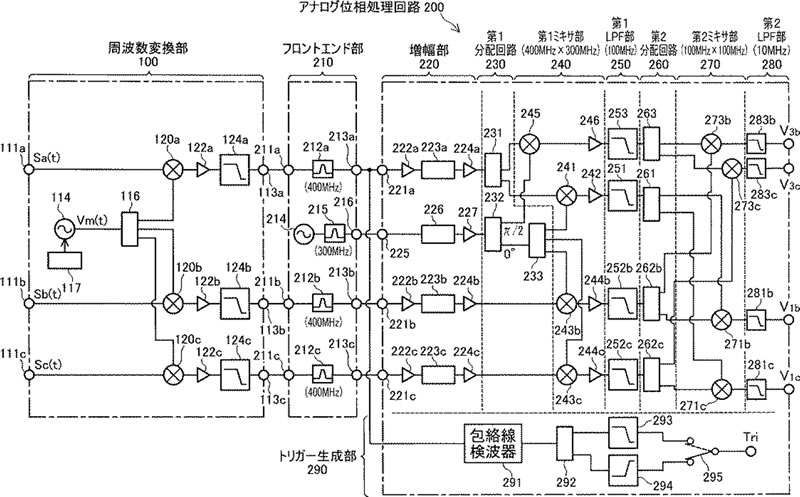

図

提供方法

特許の利用

詳細説明

なし
