超電導コイルの保護方法

登録番号

特許第6486651号

登録日

2019年3月1日

共有者

なし

技術概要

構成を簡易にでき、常電導転移時に超電導コイルを保護しながら運転を円滑に停止することができる超電導コイルのご補装置および保護方法を提供する。 超電導コイルとしてのシングルパンケーキコイルは超電導線材間を絶縁することなく巻回されて形成されるとともに、シングルパンケーキコイルの内周部の近傍には磁界変動検出素子としてのピックアップコイルが複数個配置されている。そして、いずれかのピックアップコイルが常電導転移による磁界変動を検出したとき、開閉スイッチが開放されて電源からシングルパンケーキコイルへ供給される電流を遮断する異常検出機構が設けられている。

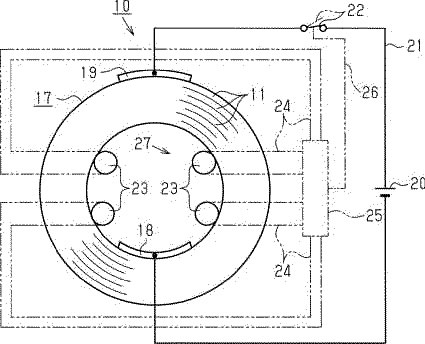

図

提供方法

特許の利用

詳細説明

なし
