IH調理器

登録番号

特許第5450191号

登録日

2014年1月10日

共有者

なし

技術概要

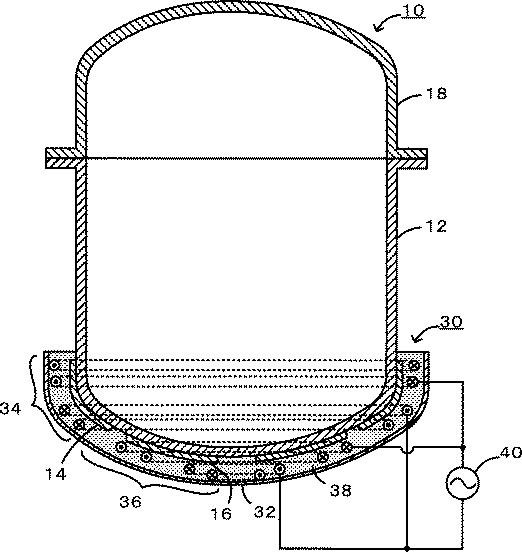

【課題】磁性材の分割プレートを接合した非磁性材製の容器を均一に加熱する。 【解決手段】IH調理器30は、磁性材製の分割プレート14が周方向に沿って上段列をなすように複数並んでいると共に分割プレート16が周方向に下段列をなすように複数並んでいる銅釜10を加熱するものである。このIH調理器30は、上段および下段コイル34、36と、これらのコイルの両端子に電力を供給可能な交流電源40とを備えている。上段コイル34は、上段列をなす分割プレート14の上側を周方向に沿って流れる電流の向きと、下側を周方向に沿って流れる電流の向きとが反対になるように電線が巻かれている。

図

提供方法

特許の利用

詳細説明
