公開情報

改良超音波探傷結果

2003年10月20日点検情報1号機3号機

■1号機、3号機

1号機及び3号機の原子炉再循環系配管でひび割れの徴候が認められた溶接線(1号機:2溶接線、3号機:9溶接線)については、全て取替えることとしており、3号機については、全て取替えを終了しました。(9月5日公表)。
取替えに先立ち、参考として当該部に対して改良された超音波探傷法による測定を行ってきました。(3月11日公表)
その結果がまとまりましたのでお知らせします。
ひび割れの徴候の深さの測定値は、これまで浜岡4号機や他の原子力発電所で実施されている改良された超音波探傷法により測定されたひび割れの徴候の深さと同程度でした。

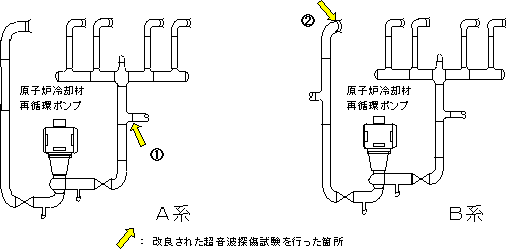

1号機 改良型超音波探傷試験の結果


溶接線
位置
ひび割れの徴候
の最大長さ(mm) (注1 )
ひび割れの徴候の最大深さ(mm) (注2)
手動フェーズドアレイ法
(機械処理)
手動端部エコー法
(横波+縦波)
(1) 40 6.1 5.0
(2) 30 2.8 4.0
なお、これらのひび割れの徴候が認められていた溶接線については、全て取り替える予定です。
(注1):複数のひび割れの徴候が認められていた溶接線については、最大長さを記載。
(注2):複数のひび割れの徴候が認められていた溶接線については、最大深さを記載。

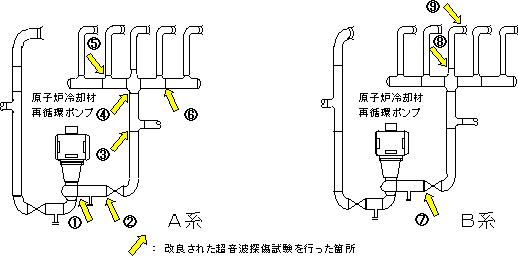

3号機 改良型超音波探傷試験の結果




溶接線
位置
ひび割れの徴候
の最大長さ(mm)(注1)
ひび割れの徴候の最大深さ(mm) (注2)
手動フェーズドアレイ法
(機械処理)
手動端部エコー法
(横波+縦波)
(1) 75 4.7 6.0
(2) 90 3.2 4.0
(3) 70 5.7 5.0
(4) 55 4.7 5.0
(5) 120 3.0 4.5
(6) 55 4.5 5.0
(7) 65 1.8 4.0
(8) 100 4.9 3.5
(9) 155 2.3 3.5
なお、これらのひび割れの徴候が認められていた溶接線については、全て取替を終了しています。

(注1):複数のひび割れの徴候が認められていた溶接線については、最大長さを記載。
(注2):複数のひび割れの徴候が認められていた溶接線については、最大深さを記載。

以上

ページトップへ
