発明の名称

地絡検出装置

登録番号

特許第6784541号

登録日

2020年10月27日

共有者

日油技研工業株式会社

技術概要

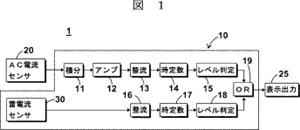

【課題】短絡故障や外来ノイズで誤作動することなく、地絡故障を確実に検出することができる地絡検出装置を提供する。【解決手段】地絡検出装置は、支持構造物に架設された中性点非接地系統の送配電線路の地絡故障を検出するものであって、支持構造物の少なくとも一箇所に取り付けられた交流電流センサ20と、交流電流センサ20の出力電流を積分し整流した時定数出力をレベル判定する地絡電流レベル判定回路15と、支持構造物の該一箇所とは別な箇所に取り付けられ、送配電線路に流れる雷撃電流による磁界で生ずる誘導電流を検知する雷電流センサ30、および雷電流センサ30の出力電流を整流した時定数出力をレベル判定する雷電流レベル判定回路18と、地絡電流レベル判定回路15の判定出力の有、および雷電流レベル判定回路18の判定出力の有のいずれかでオン信号を出力する論理和回路19と、該オン信号を表示する表示部25を有する。
