2003年11月20日点検情報1号機

■1号機

次回定期点検で計画しておりました、高経年化に関する技術評価(注1)のための原子炉内点検を前倒しして、この定期点検期間中に実施することとしました。(9月16日公表)
点検の準備が整ったことから、今週末(11月22日)よりシュラウドサポート、ジェットポンプ、炉心スプレイ配管・スパージャなどの炉内構造物(注2)について溶接線等の目視点検を実施いたします。
なお、点検は来年2月頃までの予定ですが、点検結果については、点検の中間段階及び点検終了後にまとめてお知らせいたします。
点検後の技術評価については、平成16年度中にとりまとめ、平成17年度初めに公表する予定です。

(注1)

「実用発電用原子炉の設置、運転等に関する規則」に基づき、運転開始後30年を経過する前に経年変化に関する技術評価を行い、その評価結果に基づいて、30年以降10年間の長期的な保全計画を策定します。技術評価は、今までの点検履歴・結果を踏まえ最新の知見を基に実施するこことしており、1号機の原子炉内の技術評価については直接的な点検結果も踏まえ実施します。

(注2)

通常の定期点検で、計画的な点検の対象としていない部位を含めて点検を実施します。

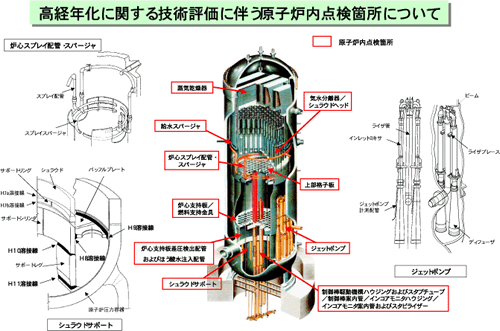

高経年化に関する技術評価に伴う原子炉点検計画の概要


炉内構造物の安全機能(耐圧、炉心支持、炉心再冠水、炉心冷却機能)の維持およびプラント性能の維持に必要な部位の点検を実施します。(社)火力原子力発電技術協会発行の「炉内構造物点検評価ガイドライン」の考え方に従い点検部位を抽出し、点検範囲については以下のとおりとしました。

<点検範囲>
I. 安全機能に直接影響する炉内構造物
A. 点検可能な全範囲を点検
B. 平成13年11月の「制御棒駆動機構ハウジング部からの漏えい」事象の対策の一環として、今回の停止中に点検済
C. 全体の約10%を抜き取り点検。異常が認められた場合は、点検範囲を拡大
II. 安全機能に直接影響しない炉内構造物の点検
D. 全体の約10%を抜き取り点検。異常が認められた場合は、点検範囲を拡大
E. 変形・摩耗などをTVカメラにより確認する外観点検

機器名 主な点検部位 点検範囲
I.安全機能に直接影響を与える炉内構造物
・シュラウドサポート 安全機能に影響を及ぼす溶接部等 A
・シュラウドサポートジェットポンプ 同上 A
・シュラウドサポート炉心スプレイ配管・スパージャ 同上 A
・シュラウドサポート炉心支持板差圧検出配管およびほう酸注入配管 同上 A
・上部格子板 レストレイント取付部等 A
・炉心支持板 スタッドボルト等 A
・制御棒駆動機構ハウジングおよびスタブチューブ、インコアモニタハウジング 溶接部(点検済) B
・制御棒案内管、燃料支持金具 溶接部 C
II.安全機能に直接影響しない炉内構造物
・インコアモニタ案内管 溶接部 D
・給水スパージャ、スタビライザー 外観点検を実施 E
・蒸気乾燥器、気水分離器、シュラウドヘッド 外観点検を実施 E(1/4範囲)

高経年化に関する技術評価について


機械や装置は使用時間の経過とともに、ゆるやかに材料の性質が変化(経年変化)する可能性があり、これに適切に対応していくことが必要です。高経年化に関する技術評価とは、運転開始後30年を経過する前に、機器の現状を詳細に調査・検査し、今後10年間の保全計画を立案することをいいます。
この評価は「実用発電用原子炉の設置、運転等に関する規則」(平成15年10月1日改正)に基づいて実施するもので、次のような手順で行います。

<評価手順>
用語解説
名称 解説
インコアモニタ 原子炉の出力を測定する検出器
インコアモニタ案内管 原子炉の出力を測定する検出器であるインコアモニタを収納するための管! インコアモニタハウジング上部に溶接されている
インコアモニタハウジング 原子炉の出力を測定する検出器であるインコアモニタを収納するための管! 原子炉圧力容器下部に溶接されている
気水分離器 炉心で発生した蒸気から、水分を分離し、蒸気のみを蒸気乾燥器に導く装置
給水スパージャ 給水を、原子炉に供給する散水管
ジェットポンプ ノズルから噴出する高圧の冷却水によって周囲の冷却水を駆動するタイプのポンプ!シュラウド外側の冷却水を吸い込み、炉心に供給する
シュラウドサポート シュラウドを固定する台座
原子炉圧力容器下部に溶接されている
シュラウドヘッド シュラウドの上部を覆う金属製のフタ
スタンドパイプという金属管を介して気水分離器とつながって、炉心で発生した蒸気を気水分離器へ導く
蒸気乾燥器 気水分離器から導かれた蒸気の湿分を低減する装置
上部格子板 燃料集合体の水平方向の支持を行う、直交格子状の金属板
レストレイント 機器を拘束する治具
スタビライザー インコアモニタ案内管の横揺れ防止用の金具
スタブチューブ 原子炉圧力容器と制御棒駆動機構ハウジングを接続するための管
制御棒案内管 制御棒を炉心から引き抜いたときに、これを収納するための管
制御棒駆動機構ハウジング 制御棒の駆動装置である制御棒駆動機構を収納するための管
燃料支持金具 炉心支持板の上に設置し、燃料集合体を支持する金具
ほう酸注入配管 制御棒が挿入不能になった場合にも原子炉を安全に停止する、ほう酸注入系の配管
炉心支持板 燃料集合体を支持する穴のあいた金属板
炉心支持板差圧検出配管 炉心支持板の差圧を検出するための配管
炉心支持板差圧は、炉心の冷却水流量の算出に用いる
炉心スプレイ配管・スパージャ 原子炉冷却材喪失事故時に炉心に冷却水を供給する炉心スプレイ系の配管とスパージャ
スパージャとは、散水管のこと
